JKZC-JDS04型材料介电常数介质损耗测试系统
JKZC-JDS04型材料介电常数介质损耗测试系统
关键词：介电常数（ε）和介质损耗（tanδ），块体，粉末
JKZC-JDS04型材料介电常数介质损耗测试系统是一款专用介电常数介质损耗测试系统由S916测试装置（夹具）、高频Q表、数据采集和tanδ自动测量控件、及LKI-1型电感器组成。依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及国际电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的解决方案。本仪器中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放入平板电容器和不放样品的Q值变化和厚度的刻度读数通过公式计算得到。高频Q表具有自动计算介电常数（ε）和介质损耗（tanδ）。
一 JKZC-JDS04型材料介电常数介质损耗测试系统本设备适用标准
1 GBT 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法
2 GBT 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
3 ASTM-D150-介电常数测试方法
4 GB9622.9-88/SJT 11043-1996 电子玻璃高频介质损耗和介电常数的测试方法
二 JKZC-JDS04型材料介电常数介质损耗测试系统主要测试材料:
1 固体材料：绝缘导热硅胶,石英晶玻璃,陶瓷片,薄膜,OCA光学胶,环氧树脂材料,塑料材料,FR4 PCB板材, PA尼龙/涤纶,PE聚乙烯,PTFE聚四氟乙烯,PS聚苯乙烯,PC聚碳酸旨,PVC,PMMA,大米,猪肉等 2 液体材料：去离子水,全氟聚醚,果汁,乙醚,甲醇,油类等
三 AS2855介电常数及介质损耗测试系统系统组成：

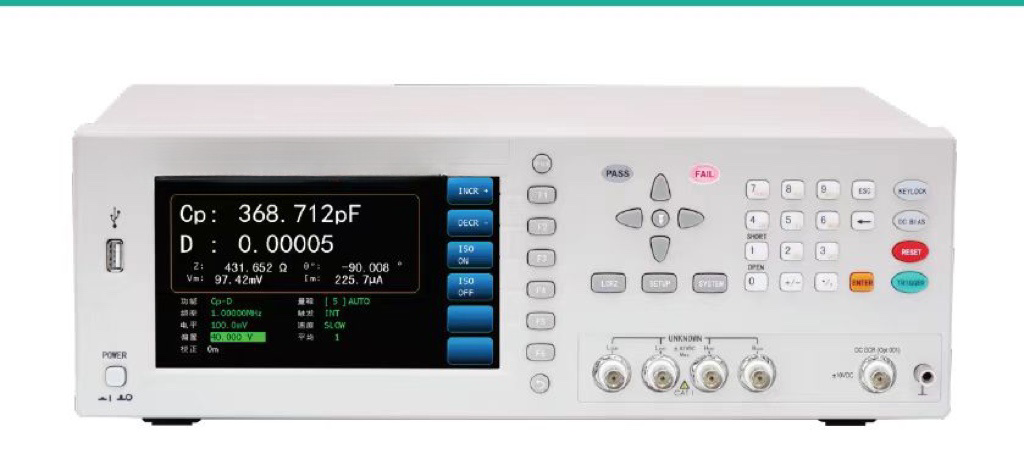

1 主机：JKZC-JDS04型材料介电常数介质损耗测试系统主机
|
功能名称：
|
JKZC-JDS04-A主机QBG-3E
|
JKZC-JDS04-B主机QBG-3F
|
AS2855-C主机AS2853A
|
|
信号源范围DDS数字合成信号
|
20HZ-1MHz
|
10KHZ-/70MHZ/110MHz
|
100KHZ-160MHz
|
|
信号源频率精度:6位有效数
|
3×10-5 ±1个字
|
3×10-5 ±1个字
|
3×10-5 ±1个字
|
|
Q测量范围
|
1-1000自动/手动量程
|
1-1000自动/手动量程
|
1-1000自动/手动量程
|
|
Q分辨率
|
4位有效数,分辨率0.1
|
4位有效数,分辨率0.1
|
4位有效数,分辨率0.1
|
|
Q测量工作误差
|
<5%
|
<5%
|
<5%
|
|
电感测量范围:4位有效数,分辨率0.1nH
|
1nH-8.4H , 分辨率0.1nH
|
1nH-8.4H 分辨率0.1nH
|
1nH-140mH分辨率0.1nH
|
|
电感测量误差
|
<5%
|
<5%
|
<5%
|
|
调谐电容
|
主电容30-540pF
|
主电容30-540pF
|
主电容17-240pF
|
|
电容直接测量范围
|
1pF～2.5uF
|
1pF～2.5uF
|
1pF～25nF
|
|
调谐电容误差
分辨率
|
±1 pF或<1%
0.1pF
|
±1 pF或<1%
0.1pF
|
±1 pF或<1%
0.1pF
|
|
谐振点搜索
|
自动扫描
|
自动扫描
|
自动扫描
|
|
LCD显示参数
|
F，L，C，Q，Lt，Ct等
|
F，L，C，Q，Lt，Ct，Tn，Er等
|
F，L，C，Q，Lt，Ct，
Tn，Er等
|
|
残余电感自动扣除功能
|
有
|
有
|
有
|
|
大电容值直接测量显示功能
|
测量值可达2.5uF
|
测量值可达2.5uF
|
测量值可达25nF
|
|
介质损耗系数
|
精度 万分之一
|
精度 万分之一
|
精度 十万分之五
|
|
介电常数
|
精度 千分之一
|
精度 千分之一
|
精度 千分之一
|
|
材料测试厚度
|
0.1mm-15mm
|
0.1mm-15mm
|
0.1mm-15mm
|
|
介电常数
|
自动测试
|
自动测试
|
自动测试
|
|
USB接口
|
|
|
支持介电常数输出
以及产生曲线
|
|
介电常数
|
介质损耗
|
|
USB接口上位机（介电常数曲线）
|
|
2介电常数εr和介质损耗因数tanδ测试装置：
|
|
固体电极：材料测量直径 Φ38mm/Φ6mm 可选；厚度可调 ≥ 15mm （二选一）
液体电极：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
|
|
