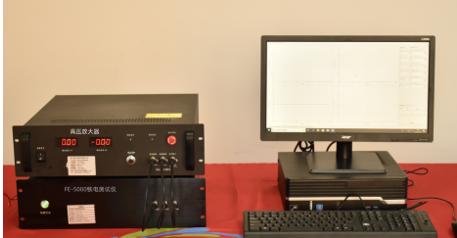

TDWFE-6000型铁电温谱测仪

关键词:电滞回线 ,铁电测试仪，电压，频率 ，电致应变，蝴蝶曲线

一、产品介绍：

    TDWFE-6000型铁电温谱测仪是一款高量程款的铁电性能材料测试装置，这款设备可以适用于铁电薄膜、铁电体材料（既可块体材料）的电性能测量，可测量铁电薄膜电滞回线、可测出具有非对称电滞回线铁电薄膜值。可以进行电致应变测试，可以蝴蝶曲线功能，设备还可以扩展高温电阻，高温介电，电容-电压曲线，TSC/TSDC等功能。本仪器是从事压电材料及压电元件生产、应用与研究部门的重要设备之一，已经在各大高校和科研院所广泛使用。

二、主要技术指标：

1、输出信号电压：：±10KV

2、温度；室温-200℃，控温精度：±1℃

3、控制施加频率0.01到250KHz（陶瓷、单晶，薄膜）PC端软件控制自定义设置；

4、控制输出电流0到±50mA连续可调，PC端软件控制自定义设置。

5、动态电滞回线测试频率范围 0.01Hz-5kHz

7、最小脉宽保持时间为20us;最小上升沿时间为10us;

8、疲劳测试频率500kHz（振幅10 Vpp，负载电容1 nF）；使用高压放大器后疲劳频率最高5kHz;

9、测试速度：测量时间《5秒/样品•温度点

10、样品规格：块体材料尺寸：直径2-100mm，厚度0.1-10mm

11、主要功能： 动态电滞回线DHM，静态电滞回线SHM，I-V特性，脉冲PUND，疲劳Fatigue，电击穿强度BDM，漏电流LM，电流-偏压，保持力RM，

10. 电荷解析度不小于10 mC;

漏电流测量范围:1pA~ 20 mA，分辨率不低于0.1pA;

12、薄膜测试功能：配置薄膜测试变温探针台一套，电子显微镜一套，高压放大器±100V 一台，温度范围：室温~400度。

13、 样品厚度：30nm~1mm，测试频率0.01Hz~100kHz@0~±100V

连续可调，及相应的电压电路系统；

14、控制方式：计算机实时控制、实时显示、实时数据计算、分析与存储

15、软件采集：自动采集软件，分析可以兼容其他相关主流软件。

16、测试精度：±0.05%

17、内置电压：±20V

18、 可扩展激光干涉仪，进行电致应变测试 位移精度50nm；

19、激光非接触式测量；

20、实现应变曲线显示与记录；

21、 电压范围0到±5 kV；

22、最大量程2mm；

          FC-5000和美国TF-2000测试数据对比图

FC-5000和美国TF-2000测试数据对比图
