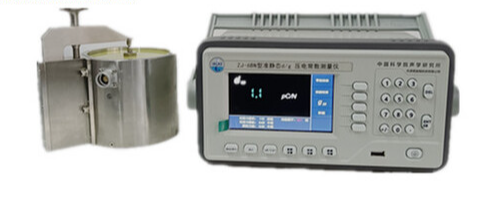

ZJ-7型精密压电系数测试仪

目前我们国家对材料测试越来越重视，很多单位及科研院校对产品甄别出现很大问题，但是真正测试材料需要选择一款精准可靠的测试产品，这样对自己的测试成果及研究会带来很大的作用,对我们的生产带来极大的指导性作用。

关键词:压电,陶瓷材料,高分子

一、产品介绍：

ZJ-7型精密压电系数测试系统是为测量压电材料的d₃₃常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料。此外，也可测量任意取向压电单晶以及某些压电器件的等效压电d₃₃/d₁₅常数，仪器测量范围宽，分辨率细，可靠性高，操作简单，对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，测量结果和极性在三位半数字面板表上直接显示。

ZJ-7型压电测试仪（准静态d33/d31(+d15)测量仪）的d₃₃测量上限被扩大到4000pC/N，不仅可用来测量普通的压电陶瓷材料，还可用来测量具有大压电常数的新型压电单晶的d₃₃常数，如PZN-PT91/9压电单晶(d₃₃可达3000pC/N左右或更高)

ZJ-7型精密压电系数测试系统带有测量d₃₁压电常数的配件，利用它可以测量径向极化园管和长方棒形压电元件的横向压电常数d₃₁。

 ZJ-7型精密压电系数测试系统如配合切向加力适配器（选配件）还可以测量压电元件的切向压电常数d₁₅ (d₁₅测量的量程、准确度和分辩率同d₃₃)。

本仪器是从事压电材料及压电元件生产、应用与研究部门的必备仪器。

二、主要应用领域：无损检测超声检测，医疗超声检测，航空航天，石油天然器，汽车物联网，海军，工业，消费者程序等。

二、产品主要功能：

测量压电材料的d₃₁常数

测量具有大压电常数的压电陶瓷

测量小压电常数的压电单晶及压电高分子材料

测量任意取向压电单晶以及某些压电器件的等效压电d’₃₃常数

测量压电元件的切向压电常数d₁₅

三、主要技术指标:

压电转换系数测试分辨率≤0.1pC/N；

电容测试分辨率≤1pF；

可数字显示压电系数测试的预紧力；

精密压电系数测试仪的测试数据可以从系统软件直接读取，具备定时自动检测压电系数、记录和生成报表功能；

精密压电系数测试系统

压电系数测量范围：当10≤压电系数d33≤1000 pC/N时，测量精度≤±2%±1 pC/N；当1≤压电系数d33≤100 pC/N时，测量精度≤±2%±0.1pC/N；

具备样品极化方向识别功能；

具备数字量化显示预紧力的功能；

电容测量范围≥10 pF到0.1μF，精度≤±2%±1 pF；

可测样品尺寸：极化方向≥50mm，直径≥130mm。

软件功能：可以数据保存，输出

设备重量：4KG

电源：220V
