JKZC-P66.X30S/K-C 高分辨率压电纳米定位台
JKZC-P66.X30S/K-C 高分辨率压电纳米定位台
产品特点：
1、一维 X 向运动 2、行程达 38μm 3、承载力达 1kg
4、可选闭环版本、真空版本
典型应用：
1、纳米级精密位置调整 2、扫描显微 3、微操作
4、纳米定位 / 测量 5、微加工
技术参数：
|
型号
|
JKZC-P66.X30S-C
|
JKZC-P66.X30K-C
|
单位
|
|
运动自由度
|
X
|
X
|
|
|
驱动控制
|
1路驱动，1路传感
|
1路驱动
|
|
|
传感器类型
|
SGS
|
-
|
|
|
行程范围
|
0~120 V
|
30
|
30
|
µm±10%
|
|
0~150 V
|
38
|
38
|
µm±10%
|
|
分辨率
|
1
|
0.5
|
nm
|
|
闭环线性度
|
0.1
|
-
|
%F.S.
|
|
闭环重复定位精度
|
0.1
|
-
|
%F.S.
|
|
运动方向刚度
|
10
|
10
|
N/µm
|
|
空载谐振频率
|
2000
|
2000
|
Hz±20%
|
|
闭/开环空载阶跃时间
|
5
|
1.5
|
ms±20%
|
|
运动方向推/拉力
|
200/10
|
200/10
|
N
|
|
承载能力
|
水平安装
|
1
|
1
|
kg
|
|
立式安装
|
0.3
|
0.3
|
kg
|
|
倒置安装
|
1
|
1
|
kg
|
|
静电容量
|
3.6
|
3.6
|
μF±10%
|
|
材质
|
铝
|
铝
|
|
|
重量
|
193
|
193
|
g±5%
|
|
安装方向
|
水平安装
|
立式安装
|
倒置安装
|
|
释义
|
将PZT平台水平放置安装，运动面位于PZT平台的上方，运动面与水平面平行。
PS：参数表中承载能力默认方向
|
将PZT平台立式放置安装，运动面与重力方向平行
PS：存在多种立式安装方式，技术参数对应最低承载
|
将PZT平台水平放置，但运动面位于定位台的下方
|
|
示意图
|
|
|
|
|
备注
|
当安装方式选择为立式安装时，需注意出线口
|

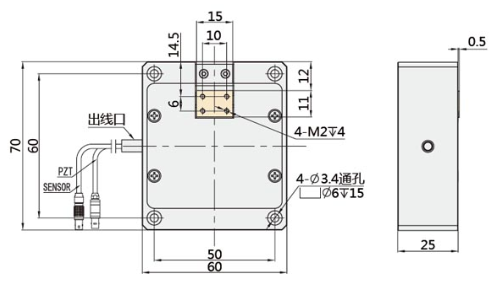

尺寸图：
|
