PQM-500型热电转换效率测量系统

关键词：定热电转换效率（η）、最大发电功率（Pmax）、一维热流量（Q）

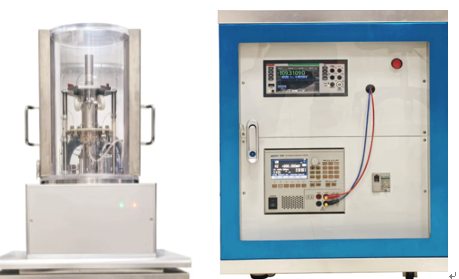

PQM-500型热电转换效率测量系统是一款独立自主开发的，应用于热电器件测定热电转换效率（η）、最大发电功率（Pmax）、一维热流量（Q）；具备快速性能评估、自动化控制、高精度温度梯度控制及数据采集分析能力的装置。可以自动测试流程、实时数据采集（温度、热流、电压、电流、热电势），可视化分析与报告生成，是适配高校实验室、新能源科研机构及热电产品质检场景。该设备依托一维热流输入测试原理，精准测定热电模块转换效率η，是评估热电发电器件能量利用能力的标准化核心设备。

主要功能：测定热电转换效率（η）、最大发电功率（Pmax）、一维热流量（Q）；具备快速性能评估、自动化控制、高精度温度梯度控制及数据采集分析能力。

一 、适用器件：

边长≤40mm、厚度≤30mm的方形或定制尺寸器件（最大尺寸40mm×40mm×30mm）。

二 、热源组件：

2.1 最高测量温度：热端温度范围 RT~300℃，冷端温度范围 -20~300℃，可实现最大温差约 320℃；

2.2热电转换功率：≤250 W；

2.3 控温精度：高温块优于 ±0.5℃（50~500℃区间），冷端（油浴）控温精度 ±0.1℃，稳定性 ±0.1℃；

2.4 读值分辨率：0.1℃；

2.5 测温精度：±0.1%（50% 量程） / ±0.25%（全量程）。

三、 热流计量单元：

3.1 测量精度：热流量 ≤±10%（采用四点探针法 / 稳态热流法）；

3.2 冷端最低温：约 -20℃；

3.3 测温原理：四点探针法结合热流传感器（稳态热流法）。

四、 电参数测量系统：

4.1 电压测量：DC 0~60 V，准确度 0.3%，分辨率 5 μV；

4.2 电流测量：DC 0~25 A，准确度 0.3%，分辨率 2 μA；

4.3 最大器件功率：≤250 W；

五、 冷却单元：

5.1 最大制冷量：配套冷却油浴（温度范围 0~150℃）；

5.2 温度稳定性：±0.1℃；

5.3 冷却源：高精度水冷 / 油浴循环机。

六、 真空腔：可在常压或保护气氛下测试）。

七、其他配置：

测控软件：自动测试流程、实时数据采集（温度、热流、电压、电流、热电势），可视化分析与报告生成；

附加功能：快速性能评估（红外金线反射炉）、长期热循环老化测试（耐久性）、最大温差约 320℃（冷端 -20℃，热端 300℃）；

安全保护：超温报警、偏差报警、断偶报警。
