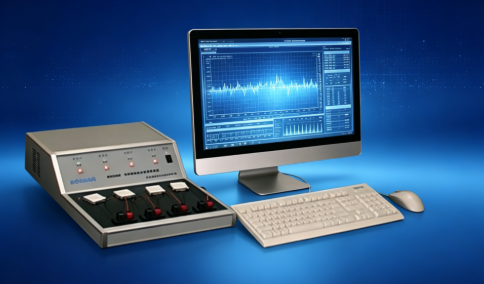

TEC1-X热电材料温差电致冷组件测试系统

关键词：温差发电片，平均优值Z，最大温差△Tmax

TEC1-X热电材料温差电致冷组件测试系统是一款新推出来专用于温差发电片检测的装置，该设备可以同时测试最大温差△Tmax（℃）：最大温差电流 Imax（A）：最大工作电压 Umax（V）：最大产冷量 Qmax（W）：组件总电阻 R（Ω）：

平均优值系数 Z（1/K）：是生产单位重要仪器检测仪器，这也是热电材料继压电材料后的一种新材料研究，也是科研教学认识热电材料的重要设备之一。

一、符合标准：

SJ 20140-1992 — 军用温差电致冷组件失效率试验方法

SJ 20441-94 — TEC1-04904 型温差电致冷组件规范

SJ 20517-1995 — TEC1-03108 温差电致冷组件规范

GB/T 20234-2015半导体制冷器通用技术条件产品技术要求、测试方法、检验规则

SJ 20517-1995TEC1-03108 温差电致冷组件规范军用级

TEC 组件详细规范GB/T 39865-2021热电材料性能测试方法塞贝克系数、电导率等材料级测试

T/UNP 团体标准半导体制冷器制冷性能测试方法制冷性能测试原理、设备、步骤

ASTM E793热电模块性能测试国际参考标准IEC 62301能效测量能效相关测试

二、主要特点

1、 全中文 WINDOWS 操作界面,功能强大，操作方便。

2、 测试精度和重复测试精度高。

3、 对被测组件通小电流测试，测试速度快，效率高，对组件无任何损伤。

4、 本系统可自动检测被测组件极性的正反。

5 、环境温度变化不影响测试结果，本系统可自动监测环境温度变化并对测试结果进行自动修正。

6、型半导体致冷组件测试系统可以测试目前半导体致冷组件生产厂生产的各种

产品系列，有两档测试电流可供用户选择，用户可以任意设定新的产品型号和相关参数，并可以随时进行修改、调整。

7 、型半导体致冷组件测试系统可以长期保存大量的测试数据和产品型号及相关参数，可随时调用、查看和打印测试结果

三、主要技术参数：

1、 通道数：4个通道

2、 年检能力：60 万块

3、  测试精度：优于 1%

4、 测试环境温度 5～35（℃）

5、 测试参数：C

6、 最大温差△Tmax（℃）

7、 最大温差电流 Imax（A）

8、 最大工作电压 Umax（V）

9、 最大产冷量 Qmax（W）C

10、 组件总电阻 R（Ω）

11、 平均优值系数 Z（1/K）

12、 电压：220V
