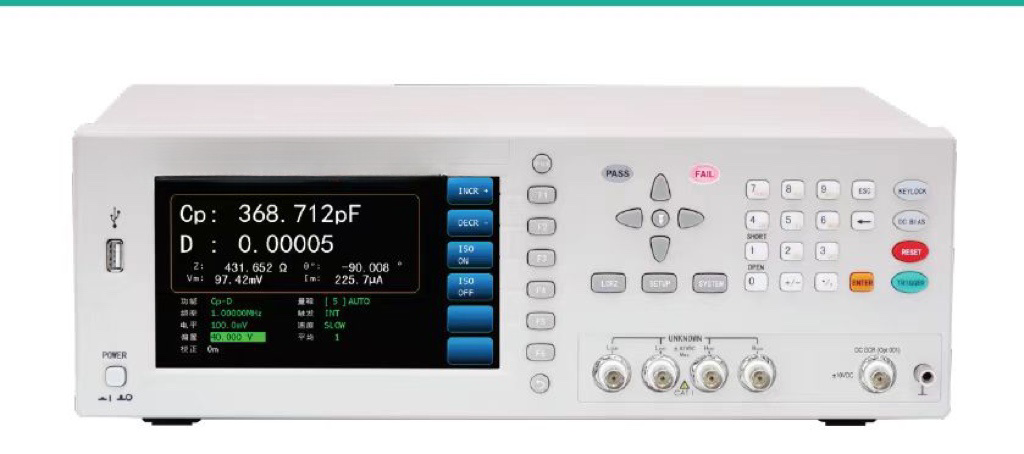

JKZC-JMZK25高频阻抗分析仪

关键词：高精度，自动平衡，电导率

JKZC-JMZK25高频阻抗分析仪是一款使用自动平衡电桥技术及四端对开尔文测试端、测量频率范围涵盖20Hz~25MHz，最小分辨率1mHz，基本测量精度可达0.05%。,提供内部偏置电压±40V偏置电压源，有多种测试夹具电导率σ·介电常数ε的运算功能，是压电材料，电阻，电容，电器等检测设备。

一、产品应用范围：

1、高频压电材料器件科学研究

2、高频压电材料的用于评定压电陶瓷片性能优劣

3、高频压电材料阻抗分析

4、半导体晶圆或陶瓷积层电容评估直流偏压电压特性

5、液态介电、介电治具和导磁系数参数测量

6、等效电路模型分析等功能测试

7、可以配合高温平台进行材料多参数联合测试

二、规格参数:

1.测试频率：20HZ-10MHZ,15MHZ,25MHZ多种可选

2.测试电平:.005-5Vrms(<=1MHz)  0.005-1Vrms(>1MHz)

3.内部直流偏置电压 :-5V～+5V或是：-40V～+40V

4.控压方式：全频操作

5.基本准确度: 0.1%

4.测试参数：C,L,R,Z,Y,X,B,G,D,Q,

5.基本准确度: 0.05%,

6.显示器: 350×260点阵图形LCD液晶显示

7.可测量22种阻抗参数组合

8.接口方式:RS232C、UsbHost、USB Device、Handler、GPIB（选件）

9.电压:AC-220V

10.体积：450mmx135mmx420mm

11.重量:3.5KG

12.显示方式：液晶显示

13.可以配合ZJ-3，ZJ-6型压电测试仪测试g33系数

14.触发方式：手动，内触发，外触发

自动平衡电桥技术

以往低端简化的运放阻抗测量电路如下图：

以上电路在实际运作时，随着频率的升高，虚地点会越来越不理想，导致流过被测件DUT的电流信号不能全部进入IV转换标准电阻Rr，所以会造成测量误差越来越大。

而JKZC-JMZK25使用的自动平衡电桥测试原理，把上图简易的测量运放改进成：Lpot检零电路，0度90度数字检相及调制解调电路，Lcur高频驱动电路等等组成的矢量负反馈网络。从而保证了测量电路的虚地端更接近理想。下面2图是简易运放阻抗测量电路以及自动平衡电桥阻抗测量电路Lcur（虚地点）的波形实测对比：

使用简易运放阻抗测量电路1MHz测量6.8nF Lcur（虚地点）实测波形如下：

使用自动平衡电桥阻抗测量电路1MHz测量6.8nF Lcur（虚地点）实测波形如下：

以上可见，使用简易运放阻抗测量电路虚地端电压峰峰值高达59mV，而使用自动平衡电桥原理的虚地端电压峰峰值仅为2mV，所以：使用自动平衡电桥的虚地性能远远好于使用一个简易运放做测量的电路。

主要测量页面

测量显示：
