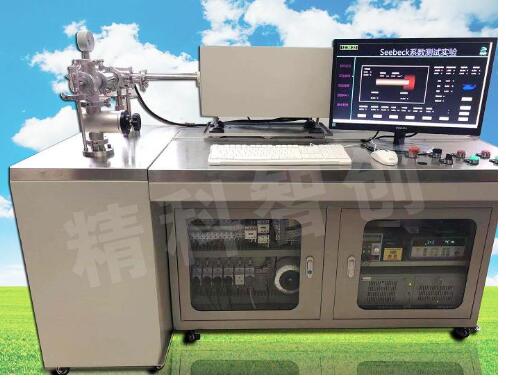

BKTEM-3A型热电材料性能测试仪(动态法)

关键词：塞贝克（seebeck），波尔贴（Peltier）效应，热电系数

BKTEM-3型热电材料性能测试仪热电材料也称温差电材料（thermoelectric materials）是一种利用固体内部载流子运动，实现热能和电能直接相互转换的功能材料。热电效应是电流引起的可逆热效应和温差引起的电效应的总称，包括塞贝克（seebeck）效应、波尔贴（Peltier）效应和汤姆逊（Thomoson）效应。

BKTEM-3采用动态法和四线法分别测量样品的Seebeck系数和电阻率。Namicro-3主要是用于测试块体热电材料，包括康铜、镍、钨等金属，Te、Bi2Te3、ZrNiSn、ZnAgSb、NiMoSb、SnTe、FeNbSb、CuGaTe2、GeTe、Ag1-xCuS、Cu2ZnSnSe4等半导体及化合物，以及聚苯胺、PEDOT等高分子聚合物。

一、产品应用

1、 Seebeck效应

2、 Peltier效应

二、产品特点

1、 拥有自动化测试程序技术控制。

2、采用动态法测量Seebeck系数，避免了传统静态测量法在温差测量方面的系统误差，测量更准确。

3、热电偶不直接和样品接触，避免出现微型热电偶断裂失效的问题 。

4、炉壳过温报警，自动断电保护。

5、友好的软件界面，操作简单，实时显示采集数据、测试状态和结果，采用智能化数据存储及处理算法

三、主要技术参数：

温度范围:0~800°C（环境温度）

温控方式:自动控温

升温速率: 0-10K/min

真空度:   ≤50Pa

测试气氛: 真空

测量范围:seebeck系数：|S| ≥ 8μV/K；

电阻率：0.1μΩ•m ~ 106μΩ•m

分辨率:   seebeck系数：0.05μV/K；

电阻率：0.05μΩ•m

相对误差: seebeck数 ≤±7%，电阻率 ≤±10%

测量模式  :自动

样品尺寸: 长x宽：(2~4) x (2~4) (mm)；高度：10 ~ 18 (mm)

主机尺寸: 800 x 350 x 450 (mm)

重量:  65kg
